MA01C 智能电源监测系统

一．概述
MA01C智能电源监测系统是本公司针对目前各类数据中心越来越高的电源管理要求而自主研发的多功能智能监测系统，对A+B两路交流进线和最大144路出线的全电量参数、输入输出开关及防雷器状态等全方位实时监测，所有测量通道的告警阀值均可单独设定，出现越限事件立即触发系统声光告警。功能强大的人机界面采用7英寸、65K色的工业级彩色触摸屏，人机交互简洁友好、操作便捷，支持全中文输入法，可现场输入定义每个输出负载的名称。特别适用于各类列头柜、精密配电柜、电源分配柜、UPS输出柜等末端配电设备的全方位智能监控。

系统采用模块化设计，内置两套冗余热备份电源系统的主控模块通过RS485总线给各个完全独立工作的采集模块提供电源并实现数据交换，根据客户要求选配不同的采集模块，非常灵活地实现了装配、性能、成本优势的最大化。系统提供了遵循标准Modbus-RTU协议的上行RS485接口，可接入机房动环管理平台实现集中监控。

整套系统包括四种模块类型，其中主控模块为系统核心，必不可少。其他模块可根据配置选配。

二．功能特点
★  全模块化设计，内置两套完全独立的冗余热备份电源系统，任意一相有电系统即可工作；
★  采用世界知名品牌的工业级32位ARM处理器，技术先进、可靠性高、运算处理能力强；
★  7英寸、65K色的工业级彩色触摸屏，功能强大的全中文界面，菜单简洁友好、操作便捷；
★  系统内置中文输入法，可现场输入定义每个输出负载的名称，也可通过连接动环监控的上行RS485远程修改，极大地提高了维护便利性；
★  环境温湿度监测功能：选配温湿度采集模块后，当前柜内的环境温湿度将在界面上显示，超过设定的阀值立即触发系统告警事件；
★  进线监测功能：可设置为单路/双路、三相/单相、总开关状态识别采用辅助触点或失压判断；
★  进线监测参数：相电压、线电压、相电流、中性电流、零地电压、电流负载比、有功功率、无功功率、视在功率、功率因素、有功电能、频率、电压谐波、电流谐波、电压不平衡度、电流不平衡度等；
★  出线监测功能：可设置为单路/双路、三相/单相、三相界面按顺序排列或集中排列；
★  出线监测参数：电压、电流、电流负载比、功率因素、有功功率、有功电能等；
★  开关监测功能：A+B 双路的进线总开关及防雷器状态、最大144路出线开关状态实时监测；
★  自动识别尚未启用的开关状态，无须人为设定屏蔽或打开。可选择干接点（OF、OF+SD）或湿接点（电压监视）采集模块，每路常开告警或常闭告警在系统菜单中能够单独设定；
★  完备的声、光告警功能：主控模块内部集成了告警蜂鸣器，支持柜顶电源灯（绿色）和总告警灯（红色）
    输出；告警灯可设定为A+B路合并输出或独立输出；
★  具有手动止铃、自动止铃和延时响铃功能，可暂时关闭告警铃声，但不阻塞新的告警事件；
★  具有传统的继电器干接点输出，动作条件可设置为与总告警灯或蜂鸣器同步；
★  电压越限、缺相、频率越限、中性电流越限、零地电压越限、温度越限、电压不平衡度越限、电流不平衡
   度越限、两级电流越限告警，每个输出支路的告警阀值能够单独设定；
★  查询并列表显示当前告警事件，可手动清除测试产生的开关事件；
★  查询并列表显示历史告警事件，断电保存的最大记录条数为5000条；
★  高等级ESD防护的RS485接口，标准Modbus-RTU协议，统一接入动环平台实现集中监控；
★  具备在线升级功能，系统软件可以通过上行RS485接口升级，无需拆卸柜体面板和模块；

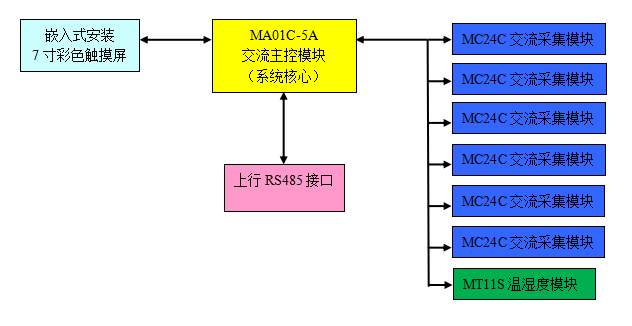

三．应用示意图
